圓振篩介紹

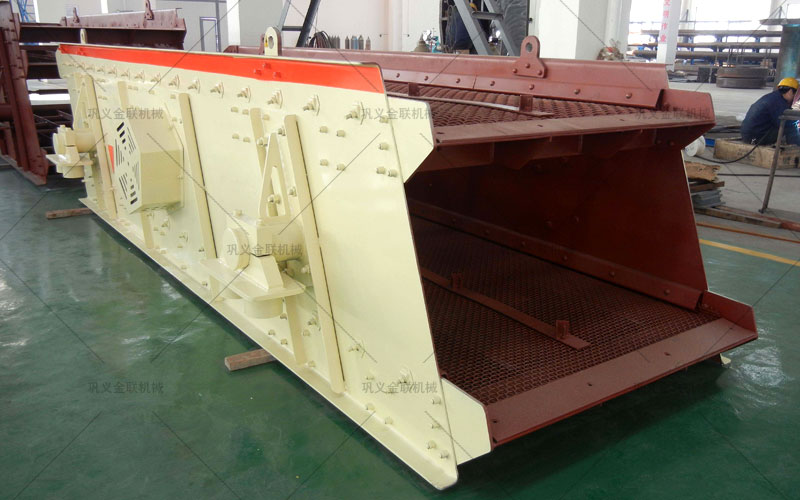

圓振篩就是圓振動篩。圓振動篩因其運動軌跡近似于圓，故簡稱為圓振篩，是一種多層數、新型振動篩。 圓振動篩采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用穩定等特點。
圓振篩工作原理
這種慣性振動篩又稱單軸振動篩，其支承方式有懸掛支承與座式支承兩種，懸掛支承，篩面固定于篩箱上，篩箱由彈簧懸掛或支承，主軸的軸承安裝在篩箱上，主軸由帶輪帶動而高速旋轉。帶偏心重的圓盤安裝在主軸上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承中線的距離為激振偏心距。
圓振篩特點
1.由于篩箱振動強烈，減少了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。
2.構造簡單、拆換篩面方便。
3.篩分每噸物料所消耗的電能少。
圓振篩技術參數
型號規格 | 篩網 層數 | 篩孔尺寸 (mm) | 進料尺寸 (mm) | 處理能力 (m3/h) | 電機功率 (kw) | 篩面傾角 (°) | 總重量 (kg) | 外形尺寸(mm) (L×W×H) |
2YK1225 | 2 | 4-50 | ≤400 | 8-60 | 5.5 | 20 | 3500 | 2930×1860×870 |
3YK1225 | 3 | 4-50 | ≤400 | 10-70 | 5.5 | 20 | 3850 | 3070×1860×1210 |
2YK1230 | 2 | 4-50 | ≤400 | 12-78 | 7.5 | 20 | 4200 | 3430×1860×870 |
3YK1230 | 3 | 4-50 | ≤400 | 13-80 | 7.5 | 20 | 4600 | 3570×1860×1210 |
2YK1237 | 2 | 4-50 | ≤400 | 15-86 | 7.5 | 20 | 4600 | 4050×1860×870 |
3YK1237 | 3 | 4-50 | ≤400 | 16-90 | 7.5 | 20 | 5200 | 4270×1860×1210 |
2YK1535 | 2 | 5-50 | ≤400 | 20-125 | 11 | 20 | 5890 | 4120×2210×1230 |
3YK1535 | 3 | 5-50 | ≤400 | 21-125 | 11 | 20 | 6700 | 4360×2210×1610 |
2YK1545 | 2 | 5-50 | ≤400 | 22-150 | 15 | 20 | 6330 | 5120×2210×1230 |
3YK1545 | 3 | 5-50 | ≤400 | 22-150 | 15 | 20 | 6800 | 5360×2210×1610 |
4YK1545 | 4 | 5-50 | ≤400 | 22-155 | 18.5 | 20 | 7800 | 5930×2210×2060 |
2YK1548 | 2 | 5-50 | ≤400 | 22.5-162 | 15 | 20 | 6980 | 5420×2210×;1230 |
3YK1548 | 3 | 5-50 | ≤400 | 22.5-162 | 15 | 20 | 7700 | 5660×2210×1610 |
4YK1548 | 4 | 5-50 | ≤400 | 22.5-162 | 18.5 | 20 | 8700 | 6230×2210×2060 |
2YK1848 | 2 | 5-80 | ≤400 | 25-206 | 15 | 20 | 9080 | 5420×2550×1420 |
3YK1848 | 3 | 5-80 | ≤400 | 32-276 | 18.5 | 20 | 9600 | 5660×2550×1780 |
4YK1848 | 4 | 5-80 | ≤400 | 32-285 | 22 | 20 | 11100 | 6290×2550×2160 |
注：設備在不斷更新升級中，型號參數如有變動，以電話、網絡聯系為準。
